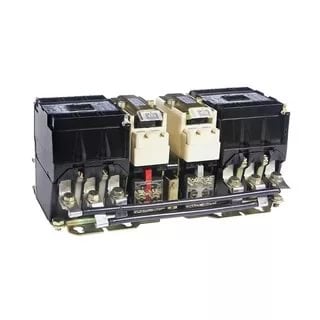

Пускатель электромагнитный ПМЛ-8504

ПМЛ-8504

Оптовым покупателям скидка 20%

Предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока 50 и 60 Гц. Для удобства заказчиков пускатели выпускаются с креплением с помощью винтов или с безвинтовым креплением на стандартную рейку.
Модель Номинальное напряжение, В: Исполнение и наличие теплового реле и корпуса: Степень защиты и наличие кнопки: Номинальное напряжение втягивающей катушки: Мощность, потребляемая катушкой пускателя, рабочая
пусковая, ВА:
Износоустойчивость механическая / коммутационная при исполнении по износостойкости А, Б млн. циклов: масса, кг: Цена
Исполнение Б
(1,5 млн циклов)
Исполнение А
(3 млн циклов)


ПМЛ- X
X
X
X
X
X
X
X
X

Обозначение серии

Цифра, указывающая величину пускателя в зависимости от номинального тока:
1- 10, 16А;
2- 25А;
3- 40А;
4- 63А, 80А.
5- 125А.
6- 160А.
Цифра, указывающая исполнение пускателей по назначению и наличию теплового реле:
1- нереверсивный пускатель без теплового реле;
2- нереверсивный пускатель с тепловым реле;
5- реверсивный пускатель без теплового реле с механической блокировкой для степени защиты ІР00, ІР20 и с электрической и механической блокировкой для степени защиты ІР40; ІР54;
6- реверсивный пускатель с тепловым реле с электрической и механической блокировками;
7- пускатель звезда-треугольник.
Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок:
0- степень защиты ІР00;
1- степень защиты ІР54 без кнопок (для пускателей без теплового реле) или с кнопкой "Реле" (для пускателей с тепловым реле),
2- степень защиты ІР54 с кнопками "Пуск" и "Стоп";
3- степень защиты ІР54 с кнопками "Пуск" "Стоп" и сигнальной лампой (изготавливается только для напряжения 127, 220, 380 В, 50Гц);
4- степень защиты ІР40 без кнопок;
6- степень защиты ІР20.
Цифра, указывавающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
цифра род тока цепи управления число и исполнение контактов вспомогательной цепи пускателей
на 10-16-25А,40 (с уменьшенными весогаборитными показателями) А на 40-63-80А
0 переменный 1з+1р
1 переменный -
Буква, обозначающая пускатели с номинальным током на 16А - для 1 величины, 80А-для 4 величины, с уменьшенными весогабаритными показателями - для 3 величины (Д).
Буква, обозначающая исполнение пускателей с возможностью крепления как на стандартную рейку, так и винтами на плоскости - М.
Буква, характеризующая климатическое исполнение
по ГОСТ 15150-69 (0,0*; ОМ).
Цифра, характеризующая категорию размещения по ГОСТ 15150-69 (2,4).
Буква, указывающая исполнение по износостойкости (А,Б,В)
