Реле времени ВС

ООО «Реформ-Маркет» реализует обширный выбор электрооборудования в Москве по привлекательным ценам. Мы специализируемся на продаже продукции ОАО НПО «Этал» и ЗАО «Электротехнический завод».

В каталоге представлено реле времени ВС. Данные устройства применяются для обеспечения независимой выдержки времени и создания определенной последовательности работы элементов схемы. Такие приборы используются в ситуациях, когда требуется автоматически осуществить какое-либо действие, но не после появления сигнала управления, а через определенный промежуток времени.

Реле времени ВС Реле времени ВС купить Реле времени ВС цена

В настоящее время выпускаются устройства нескольких типов. Впрочем, все они имеют схожую конструкцию. В реле времени ВС присутствует три части:

  • воспринимающая, которая обеспечивает запуск реле при поступлении управляющего сигнала;
  • замедляющая, которая отвечает за реализацию заданной временной задержки;
  • исполняющая, которая после прохождения заданного промежутка времени воздействует на управляемый объект.

Оборудование имеет достаточно широкую сферу применения. Его можно использовать во взрывобезопасной среде, в которой не содержится пыль, агрессивные пары или газы. Связано это с тем, что в конструкции присутствуют железные детали.

КАК УСТРОЕНО И КАК ФУНКЦИОНИРУЕТ РЕЛЕ ВРЕМЕНИ ВС

Это — электромеханическое устройство с приводом от синхронного электропривода. Закрепленный на панели механизм реле закрыт оболочкой. Дополнительно к этому предусмотрена ручка установки выдержки времени с переключателем поддиапазона установок.

После того как подается питающее напряжение, срабатывает переключающий контакт. Энергия вращения от электродвигателя передается на программные диски посредством редуктора и сменных зубчатых колес. По мере их движения приводятся в действие кулачки и срабатывают выходные контакты. После выработки отведенного времени питающее напряжение перестает поступать. Устройство восстанавливается в исходном положении и вновь становится готовым к работе.

Реле времени ВС передает команды от одной электроцепи к другой согласно заданной программе в рамках повторяющегося цикла. Это — один из ключевых элементов схем автоматического управления.

В каталоге представлены устройства выступающего и утопленного исполнения. Провода подключаются с передней или задней стороны.

Габаритные и установочные размеры реле ВС

Реле ВС-43 Реле ВС-44 Реле ВС-33
Реле ВС-43 Реле ВС-44 Реле ВС-33

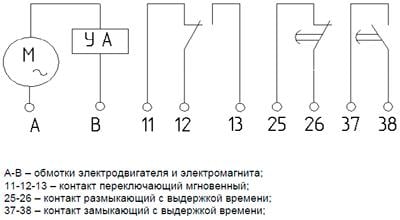

Схема подключения реле

Схема электрическая принципиальная Схема подключения реле
Схема электрическая принципиальная Схема подключения реле
Тип реле Диапазон выдержек времени Диапазон питающих напряжений Диапазон коммутируемых напряжений Диапазон коммутируемых токов Число контактов замык./
размык./
Пост. тока Перем. тока Пост. тока Перем. тока Пост. тока Перем. тока перекл.
ВС-43-3 1с...60ч --- 110...240 12...220 12...380 0,04...4 -/-/3
ВС-43-6 1с...60ч --- 110...240 12...220 12...380 0,04...4 -/-/6
ВС-44-1 28,7с... --- 110...240 12...220 12...380 0,04...4 11/-/-
ВС-44-2 125,17ч --- 110...240 12...220 12...380 0,04...4 12/-/-
ВС-33 0,2с...60ч --- 24...240 24...220 24...380 0,04...4 01.01.2001

Заказать

Условия заказа

Наша компания предлагает выгодные условия на покупку оборудования.

  • Мы открыты для сотрудничества с заказчиками из различных регионов России. Возможна оперативная доставка почтой или с привлечением транспортной компании. Клиенты могут забрать приобретенные товары из пункта самовывоза.
  • В случае необходимости специалисты выполнят дополнительную упаковку реле ВС перед поставкой. Это обеспечит сохранность устройств в процессе транспортировки.
  • Менеджеры готовы оказать профессиональную помощь в выборе оборудования, они ответят на интересующие вопросы.
  • На реализуемые реле предоставляется продолжительная фирменная гарантия.
