Промежуточные реле: назначение, принцип работы

Промежуточные реле

Промежуточные реле используются для замыкания или размыкания нескольких отдельных друг от друга электросетей. Например, один контакт может отвечать за включение в схему аварийного сигнала, а другой — обеспечивать отсоединение выключателя. Таким образом, промежуточное реле представляет собой вспомогательное устройство, которое играет важную роль в схемах управления:

  • технологическими установками;
  • станками;
  • комплексами оборудования.

В стандартном конструктивном исполнении промежуточное реле представляет собой ЭМ-катушку с сердечником. Она подключается на переменный или постоянный ток. При появлении напряжения на катушке возникает ЭМ-сила, которая притягивает якорь. В результате происходит замыкание подвижных контактов с неподвижными, которые зафиксированы на корпусе устройства. Вследствие этого происходит замыкание/размыкание группы контактов. Они, в свою очередь:

Варианты применения промежуточных реле:

  • включают цепь защиты/сигнализации;
  • замыкают/размыкают цепь питания катушки магнитного пускателя электрического двигателя.
  • обеспечение замедленной работы релейной защиты;
  • управление другим реле, имеющим большую мощность;
  • одновременное отключение/подключение нескольких отдельных цепей.

Обычно промежуточные реле применяются в различных защитных и аварийных системах, а также в промышленной аппаратуре и на энергетических объектах. Их стоимость варьируется в широком диапазоне и во многом зависит от разновидности.

КЛАССИФИКАЦИЯ ПРОМЕЖУТОЧНЫХ РЕЛЕ

Тип реле 2 Напряжениепитания, В Коммут. ток, А Коммут.напряжение, В Кол-во контактовзамык./разм./перекл.
пост. тока перем. тока пост. тока перем. тока
ПЭ-37 12...220 12...380 0,025...6 12...220 12...440 2...8/0...4/-
ПЭ-38 10...80 --- 0,01...6 12...220 12...380 1...2/1/2
ПЭ-39 12...48 --- 0,02...8 12...220 6...380 2/-/-
РЭП-20 12...220 12...440 0,01...6 12...220 12...440 2...8/0...4/-
РЭП-15 12...220 12...415 0,01...6 12...220 12...660 2...8/0...4/-
РП-8 24...220 --- 0,01...2 24...250 24...250 7 / 7 / -
РП-9 --- 100...220 0,01...2 24...250 24...250 7 / 7 / -
РП-11 24...220 --- 0,01...2 24...250 24...250 01.01.02
РП-12 --- 100...220 0,01...2 24...250 24...250 01.01.02
РП-16 12...220 100...220 0,05...5 24...220 100...220 4/3/-
РП-23 24...220 --- 0,01...5 24...250 24...250 4/1/-
РП-25 --- 100...220 0,01...5 24...250 24...250 4/1/-
РП-250 24...220 --- 0,01...5 24...250 24...250 5/-/- или 4/1/-
РП-21 6...110 12...240 0,01...6 12...220 12...380 0...4/0...2/0...4
РЭ-16 24...220 110...220 0,01...16 0...440 0...660 1...4/0...2/-
РПУ-2 12...220 12...415 0,01...6 12...220 12...380 2...8/2...8/0...4
РПУ-3М 24...220 --- 0,05...10 24...440 24...660 5/3/-
РЭВ-822 24...220 --- --- --- --- 1/1/-
РЭВ-826 24...220 --- --- --- --- 2/2/-

В промышленности применяется несколько видов этого оборудования. Промежуточные реле классифицируются на группы:

  • по типу переключателя. Могут быть минимальными и максимальными. Первые работают на снижение определенного параметра до заданного порога, вторые «реагируют» на возрастание значения характеристики до установленной границы;
  • по назначению. Промежуточные реле могут быть комбинированными, логическими, измерительными. Первые представляют собой несколько реле, которые соединены общей логической связью. Логические функционируют по одному уровню, обычно они применяются в дискретных электроцепях. Измерительные имеют регулировку в заданном диапазоне срабатывания;
  • по принципу функционирования. Промежуточные реле бывают косвенными и прямыми. Приборы первого типа работают через цепи других устройств. Прямые самостоятельно обеспечивают подключение или отключение электроцепи;
  • по месту присоединения. Выпускаются первичные промежуточные реле, которые подключаются непосредственно в цепь. Также существуют вторичные устройства, рассчитанные на подключение через индуктивную, мостовую или другую связь.

Промежуточные реле также классифицируются по принципу действия. Они подразделяются:

  • на электромагнитные;
  • полупроводниковые;
  • индукционные;
  • магнитоэлектрические;
  • поляризационные.


электромагнитные реле Электромагнитные реле появились самыми первыми. Их принцип работы идентичен воздействию электромагнита на стрелку компаса. В их конструкции предусмотрен подвижный элемент — стержень из ферромагнитного материала. Под воздействием создаваемого катушкой электромагнитного поля он перемещается и замыкает (размыкает) контакты.

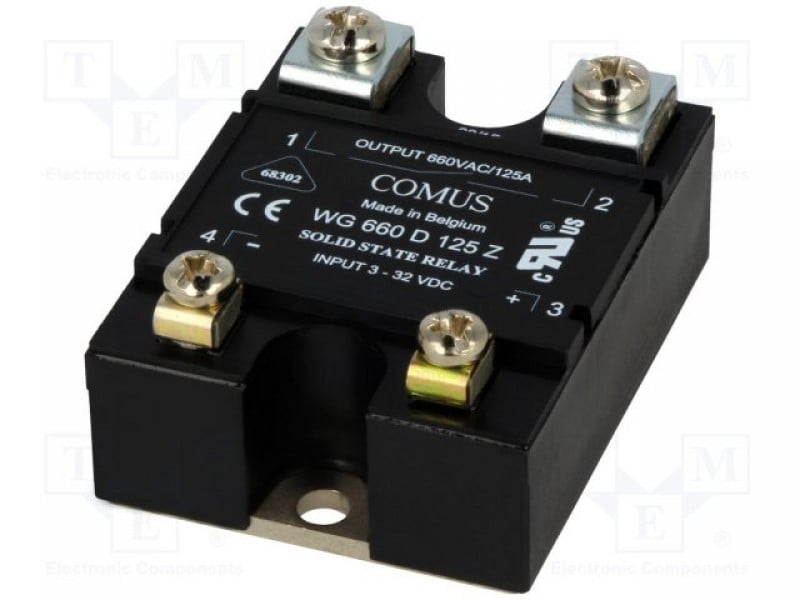

поляризационные реле Полупроводниковые реле в настоящее время являются самыми популярными. Они созданы на основе полупроводниковых транзисторов и тиристоров. В конструкции отсутствуют подвижные контактные группы, что повышает их надежность.



полупроводниковые реле Индукционные реле работают по принципу асинхронных электродвигателей. В их замкнутой вторичной цепи индуцируется электрический ток от поля, создаваемого первичной обмоткой. Последняя подключена к внешней электросети.



индукционные релеМагнитоэлектрические реле работают по принципу электромагнита, зафиксированного неподвижно. В создаваемом им поле вращается якорь с обмоткой, который замыкает контакты.



магнитоэлектрические релеПринцип действия поляризационных реле идентичен с электромагнитными аналогами. Отличие заключается в необходимости соблюдения полярности при подключении проводников.



Промежуточные реле также классифицируются по роду подаваемого на катушку электротока, который бывает постоянным или переменным. Визуально одно устройство ничем не отличается от другого. Разница — в материале сердечника катушки. Для переменного тока он собирается из пластин электротехнической стали, а для постоянного он — цельнометаллический.

ЧТО ДОЛЖНО УЧИТЫВАТЬСЯ ПРИ ВЫБОРЕ ПРОМЕЖУТОЧНОГО РЕЛЕ

Производителями выпускаются различные модификации промежуточных реле. При выборе учитываются основные характеристики и технические параметры устройств:

  • тип тока;
  • количество и вид контактов;
  • максимальное значение длительного тока контактов;
  • потребляемая мощность;
  • габариты;
  • напряжение питания;
  • эксплуатационные условия (допустимые температурные значения, степень влажности рабочей среды, взрывоопасность, уровень концентрации пыли);
  • устойчивость к вибрациям;
  • период, в течение которого контакты переходят в разные положения.

При эксплуатации промежуточных реле берутся во внимание следующие аспекты:

  • обслуживающему персоналу необходимо тщательно следить за состоянием промежуточного реле: ежедневно визуально оценивать внешний вид устройства, удалять имеющиеся загрязнения, проверять и очищать контактные соединения. При обнаружении механических повреждений нужно обращаться за помощью к специалистам;
  • диапазон рабочих температур, степень влажности и запыленности должны соответствовать требованиям, обозначенным в рекомендациях по эксплуатации промежуточного реле. В противном случае велика вероятность его некорректной работы или преждевременного выхода из строя;
  • если промежуточное реле используется в промышленных условиях, оно должно оснащаться специальными колодками, предназначенными для установки на ДИН-рейку.

Установка и схемы подключения промежуточного реле

Большинство моделей промежуточных реле приспособлены к стандартным условиям установки и размещаются на плоской поверхности либо DIN-рейке в распределительном шкафу. После монтажа устройство подключается к электрической сети по одной из следующих схем:

  1. В первой схеме при подаче напряжения в контакты 9, 10, 11 и 12 они замкнутся на их пары (5, 6, 7 и 8). При этом положение контактора указано с учетом отсутствия питания на катушке:
  2. В схеме № 2 промежуточное реле играет роль контактора, который распределяет подачу питания на элементы нагрузки:

    Особенности работы:

    - нейтральный провод подключен к одному из контактов катушки напрямую;

    - фаза подсоединяется через замкнутую кнопку «Стоп» (работает на размыкание цепи);

    - последовательно кнопке «Стоп» подключается кнопка «Пуск» (разомкнута в нормальном состоянии и работает на замыкание цепи);

    - 2-й контакт кнопки «Пуск» подсоединяется к фазе;

    - фазы подсоединяются к нормально разомкнутым контактам, причем нагрузка — к нормально замкнутым;

    - один из контактов выхода к нагрузке подсоединяется между кнопками «Стоп» и «Пуск».



    После включения схема обеспечит подачу напряжения на катушку в постоянном режиме, а контакты будут замкнуты. Отключение нагрузки и реле произойдет в случае разрыва цепи кнопкой «Стоп». В роли нагрузки могут использоваться различные электромеханические элементы.

  3. В последней схеме управление электронагревающей системой осуществляется через магнитный пускатель и термостат:

Пуск производится автоматическим термостатом, питание поступает на катушку магнитопускателя, в результате чего подключаются обогревательные элементы. В остальном принцип работы схемы № 3 аналогичен предыдущей.
